Nextion HMI 화면 개발: UI·통신·장비 연동 기준

Nextion Editor 기반 HMI 화면과 MCU·제어기 통신을 설계할 때 페이지 구조, 명령·이벤트, 데이터 검증과 현장 운영 기준을 정리합니다.

주제와 적용 범위

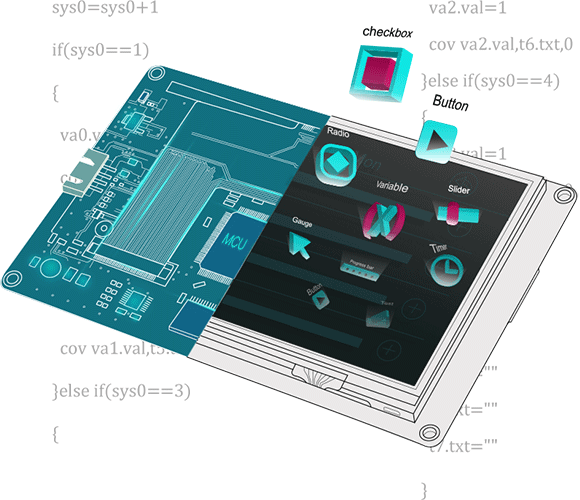

Nextion HMI는 디스플레이 내부에서 화면 리소스와 일부 이벤트 로직을 실행하고 직렬 통신으로 외부 MCU나 제어기와 데이터를 교환합니다. 화면 디자인과 펌웨어 프로토콜을 함께 설계해야 합니다.

화면에 값을 표시하는 것과 안전하게 장비를 제어하는 것은 다릅니다. HMI 입력은 요청으로 처리하고 실제 허용 여부와 인터록은 제어기에서 검증해야 합니다.

페이지 전환, 공통 상태와 컴포넌트 ID를 일관된 규칙으로 관리합니다. 제한된 메모리와 해상도에 맞춰 이미지·폰트 리소스를 최적화합니다.

명령 종료 바이트, 숫자·문자 인코딩, 응답과 오류 코드를 명세합니다. 부분 수신과 잘못된 프레임을 버릴 수 있어야 합니다.

통신 단절, 재부팅과 오래된 데이터 표시 상태를 사용자에게 구분해 보여 줍니다. 제어 명령은 확인, 범위 검사와 피드백을 포함합니다.

실제 장비·데이터·사용 환경을 기준으로 정상 흐름과 장애 흐름을 함께 검증합니다. 설정, 로그, 배포와 복구 절차를 구현 범위에 포함하고 확인되지 않은 성능이나 효과를 단정하지 않습니다.

기존 소스와 사양서, 실행 환경, 외부 라이브러리의 권리와 지원 상태를 먼저 확인합니다. 변경은 복구 가능한 기준선에서 진행하고 인수 조건에 연결된 시험 결과를 남깁니다.
