Modbus RTU와 Modbus TCP의 요청·응답 구조, 레지스터 매핑, 직렬 통신 설정과 운영 장애를 줄이는 구현·시험 기준을 정리합니다.
주제와 적용 범위
Modbus는 기능 코드 기반의 요청·응답 방식으로 산업 장치의 코일과 레지스터를 읽고 쓰는 응용 계층 프로토콜입니다. RTU는 주로 직렬 회선을, Modbus TCP는 TCP/IP 네트워크를 사용합니다.
프로토콜이 같아도 장치별 주소 표기, 데이터 형식과 바이트 순서가 다를 수 있습니다. 장비 매뉴얼과 실제 응답을 기준으로 데이터 맵을 작성해야 합니다.
핵심 구조와 판단 기준
프레임과 역할
클라이언트가 기능 코드와 주소를 요청하고 서버가 결과 또는 예외 코드를 응답합니다. RTU에서는 슬레이브 주소와 CRC, TCP에서는 트랜잭션 식별자를 확인합니다.
데이터 해석
16비트 레지스터를 32비트 정수·실수로 조합할 때 워드·바이트 순서와 부호, 배율을 명시합니다. 문서의 0기반·1기반 주소 차이를 검증합니다.
통신 운영
타임아웃, 재시도, 폴링 주기와 동시 요청 수를 장비 성능에 맞춥니다. 쓰기 명령은 안전 조건과 읽기 되확인을 포함합니다.
적용 가능한 업무
- PLC·계측기·인버터 데이터 수집

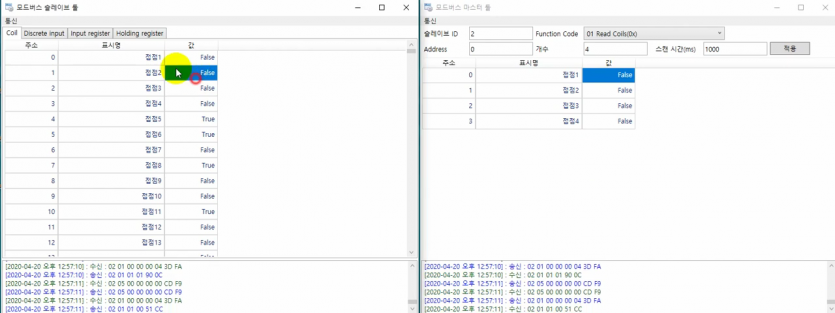

- Modbus 마스터·슬레이브 시험 도구
- RTU와 TCP 게이트웨이
- 실시간 모니터링과 데이터 로깅
구현과 운영 품질 기준
실제 장비·데이터·사용 환경을 기준으로 정상 흐름과 장애 흐름을 함께 검증합니다. 설정, 로그, 배포와 복구 절차를 구현 범위에 포함하고 확인되지 않은 성능이나 효과를 단정하지 않습니다.
- RTU·ASCII·TCP 전송 방식

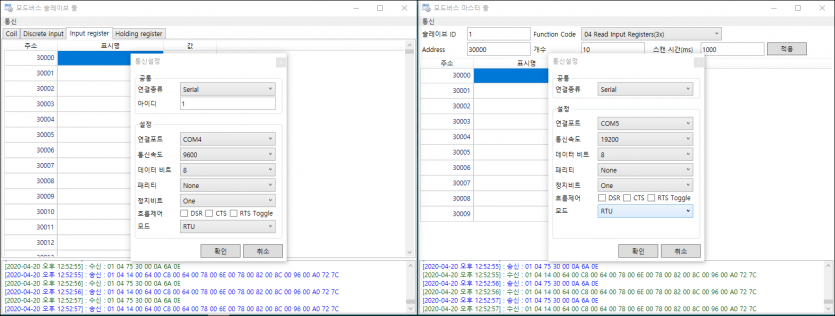

- 시리얼 속도·패리티·정지 비트
- 장치 주소와 레지스터 데이터 맵
- 최대 응답 시간·폴링 주기
- 쓰기 권한·안전 인터록·예외 코드
착수 전 확인 사항
기존 소스와 사양서, 실행 환경, 외부 라이브러리의 권리와 지원 상태를 먼저 확인합니다. 변경은 복구 가능한 기준선에서 진행하고 인수 조건에 연결된 시험 결과를 남깁니다.
